150-500V开关电源软开关电源

更新：2017-1-15 10:48:48 点击：

品牌：
型号：

产品介绍

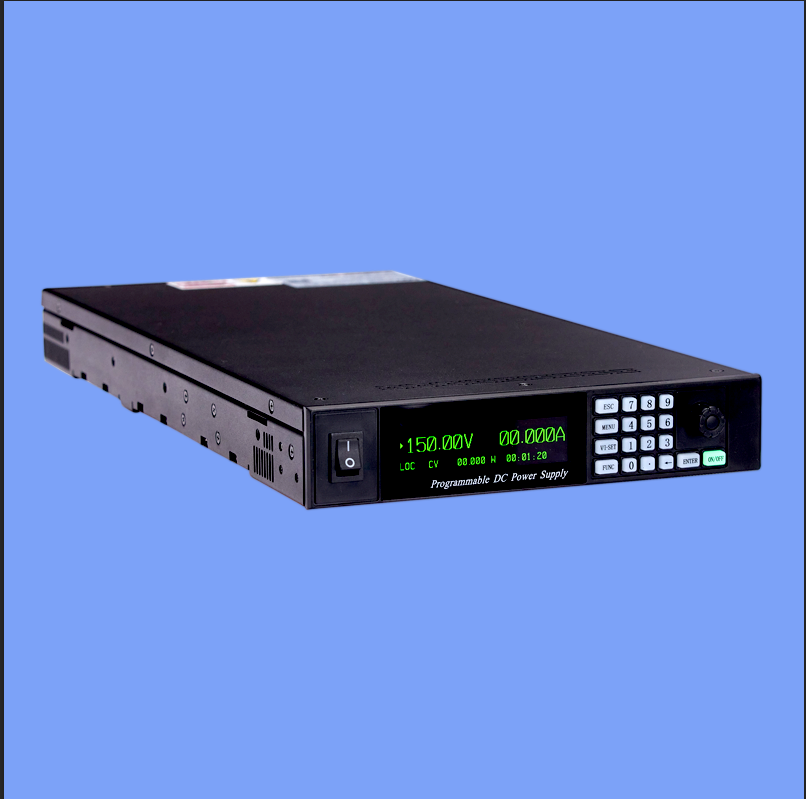

150-500V开关电源软开关电源概述：

山杰电气新推出一款高品质低价位的超高性价比超薄开关电源-软开关电源产品，该开关电源具有定电压和定电流两种工作模式。可以应用在自动测试，过程控制，电池充电及老化测试等需要高质量直流稳定电源的产场合，本系列产品具有零电压“软开关”功能，可实减小开关瞬变应力，从而具有很低的输出噪声。软开关也可以提高效率，减小热量，从而使电源具有更高的稳定性。

超薄开关电源软开关电源产品特点：

♦液晶屏显示电压、电流、功率

♦高性能、高功率密度、小巧轻便

♦可选配模拟监控接口

♦可选配RS-485通讯接口、支持MODBUS通讯协议

♦零电压电流宽范围调整

♦低纹波和低噪音，赶超线性直流电源

♦具有电压、电流预置功能

♦具有远端量测功能

超薄开关电源软开关电源应用领域：

♦电子元器件试验、老化

♦电池、电容充电设备

♦电机及控制器试验

♦光伏逆变器、变频器老化

♦精密电解电镀、污水处理

♦LED、LCD屏老化

♦实验室、电子设备、自动测试设备

♦电子检验设备、生产流水线设备、通讯设备

♦其它各种需要高精度直流电源输出的场所

150-500V开关电源参数表：

开关电源供电	单相220 VAC±15% ，47～63Hz
输出显示	液晶显示	电压、电流4位显示，显示格式为：9999/功率5位显示，显示格式为：99999
输出显示	分辨率	分辨率根据实际数值自动变换（以4位显示为例，X为当前值：X＜10为 0.001； 10≥X＜100为0.01；100≥X＜1000为0.1；1000≥X＜10000为1）
输出调节方式	面板手动	多功能按键与编码器旋钮组合操作
	模拟程控	0～5V或0～10V电压信号（选配）
	数字程控	RS-485通讯接口，支持Modbus通讯协议（选配）
保护		输入欠压、输出过压、过热、短路等保护
瞬态反应速度	2ms（100%到0%或0%到100%，电压恢复到稳态输出的±1%以内）
制冷方式	智能风扇控制：风机转速根据实际电流大小变化
功率因数	≥0.8/0.99(型号后缀带P)
整机工作效率	≥90%/85%(型号后缀带P) （标准交流输入、满载下测试）
使用环境条件	工作方式	可长时间满载连续工作
	使用场所	仅在室内使用
	环境温度	0℃～45℃
	储存温度	-20℃～70℃
	相对湿度	≤90%

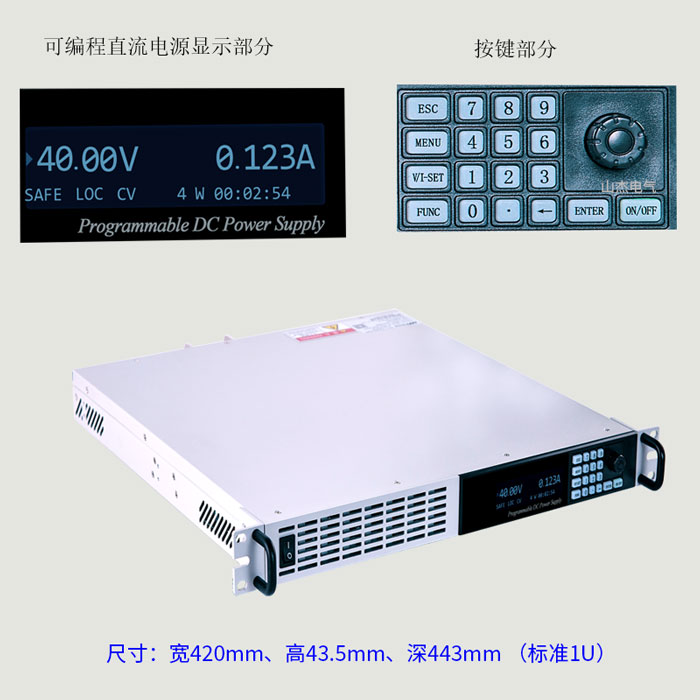

尺寸		215W×44H×370Dmm

开关电源参数表：

开关电源规格	150V5A	150V10A	200V4A	200V7.5A	250V3A	250V6A	300V2.5A	300V5A	500V1.5A
输出电压	0-150V	0-150V	0-200V	0-200V	0-250V	0-250V	0-300V	0-300V	0-500V
输出电流	0-5A	0-10A	0-4A	0-7.5A	0-3A	0-6A	0-2.5A	0-5A	0-1.5A
功率	750W	1500W	800W	1500W	750W	1500W	750W	1500W	750W
源效应	CV≤0.05%
	CC≤0.05%
时漂	≤0.05% 设定值（8小时老化后，恒定的负载条件、恒定的环境温度、接Sense）
负载效应	CV≤0.25%+10mV		CV≤0.2%+10mV				CV≤0.2%+10mV
	CC≤0.3%+10mA.		CC≤0.3%+10mA				CC≤0.5%+10mA
纹波CV≤	100mVp-p	125mVp-p	125mVp-p	130mVp-p	130mVp-p	150mVp-p	150mVp-p	200mVp-p	200mVp-p
纹波CC≤	18mArms	35mArms	15mArms	25mArms	10mArms	20mArms	10mArms	18mArms	5mArms
设定电压分辨率	0.01V
设定电流分辨率	0.001A
设定电压精度	0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.03%+0.05%F.S.		0.1%+0.05%F.S.
设定电流精度	0.2%+0.3%F.S.		0.2%+0.3%F.S.		0.2%+0.3%F.S.		0.1%+0.1%F.S.
电压回读值精度	0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.03%+0.05%F.S.		0.1%+0.05%F.S.
电流回读值精度	0.2%+0.3%F.S.		0.2%+0.3%F.S.		0.2%+0.3%F.S.		0.1%+0.1%F.S.
