SS6三相变频电源

更新：2025/5/14 20:55:59 点击：

品牌：
型号：

产品介绍

概述：
SS6三相变频电源是一款高性能的变频电源，可模拟世界各地电网的电压/频率，适用于家电、电机、充电桩、电动工具等行业的研发测试和产线测试。采用数字分频、D/A转换、瞬时波形控制、SPWM调制等技术，具有超低的波形失真度、3倍过载、List编程等优点，同时采用可视化的触摸屏人机交互界面，操作便捷、信息显示丰富，为用户提供高效、低成本、精准的测试电源解决方案。

特点：

7寸真彩触摸屏，操控方便，显示信息全面；
过载能力最大可达3倍，大大降低电机类负载所需电源容量；
输出电压波形失真度低至1%，波形质量更优；
标配List编程功能，真正实现程控变频电源功能；
标配软启动功能，有效减小电机启动冲击电流；
标配RS232接口，可选配RS485、以太网接口；
自动线缆压降补偿功能，让负载端的电压更精准；
风机自动调速，噪音更低；

自动/手动屏幕锁，防止误操作。

自定义输出电流保护值：
用户可自定义输出电流保护值，在负载电流超出设定值时能快速切断输出，有效保护负载。

产品功能：

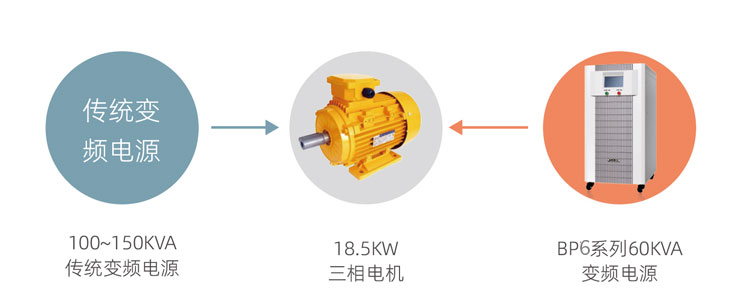

1，最大3倍过载功能
过载能力最大可达3倍，大大降低电机类负载所需的电源容量，降低成本。

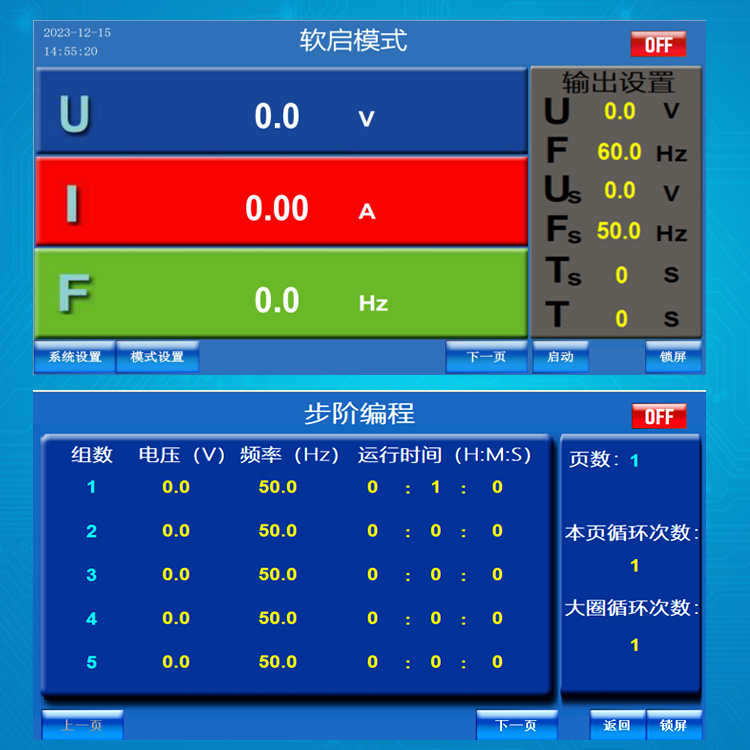

2，多种工作模式
标准模式：可设置输出电压、输出频率。
软启动模式：可设置启动电压/频率/时间，让输出电压/频率缓慢上升，有效减小电机启动冲击电流。
步阶编程模式：可设置多达50组输出电压、输出频率、运行时间，并可设置多达60000次循环，同时具备页内循环功能，真正实现程控变频电源功能。

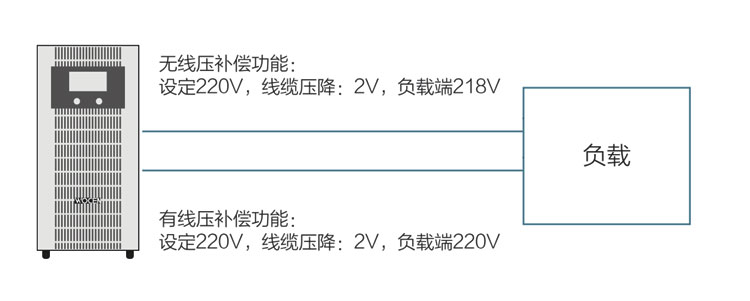

3，自动线缆压降补偿功能
具有输出线缆压降自动补偿功能，通过设定输出线缆的阻抗，自动调整输出电压，让负载端的电压更接近设定值。

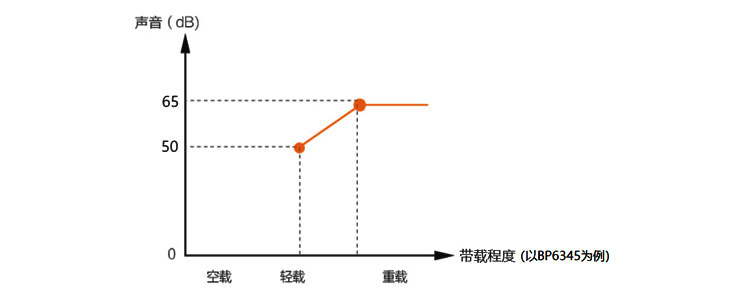

4，风机自调速功能
30KVA及以上电源采用两级/三级温控技术，在空载、轻载和重载时自动切换内部散热风机转速，即能保证空载、轻载时较低的噪音，又能保证重载时具有足够的散热能力。

5，大尺寸触摸屏
采用大屏幕、高清晰触摸屏视窗（7寸真彩触摸屏），可同时显示设定电压、设定频率，实测输出电压、输出频率、输出电流、有功功率、无功功率、功率因数等参数，并可显示详细的报警信息，更方便、直观，提高可维修性。

6，远程通讯功能
标配RS232接口，可选配RS485、LAN接口，能够与PC连接实现远程操作、无人值守以及嵌入测试系统；可通过通讯接口实现产品启动、停止、设置运行参数等操作，并可实时查询电源的运行状态、运行参数值、报警信息。

参数表格：

型号			SS6-15K	SS6-30K	SS6-45K	SS6-60K	SS6-90K
容量			15KVA	30KVA	45KVA	60KVA	90KVA
操作/显示方式			7寸触摸屏
输入	输入电压		三相五线（PE+N+3L）380V±10%
	输入频率		50HZ/60HZ±5%
输出	输出相数		三相
	输出电压	范围	自动档：相电压0-150/150.1-300V(线电压0-260/260.1-520V)；高档：相电压0-300V(线电压0-520V)
		误差	±（0.2%读数值 +0.2%满量程值）
	输出电流	低档	46A	90A	136A	182A	272A
		高档	23A	45A	68A	91A	136A
		误差	±（0.3%显示值 +0.3%满量程值）
	输出频率	范围	45-70HZ可调，100Hz、120Hz、200Hz、240Hz定点
		误差	±0.1%
频率稳定度			<±0.05%
瞬态恢复时间			≤20ms
源电压/负载效应			≤1%
波形失真度			<1%（高/低档电压为220V/110V±15%，阻性负载）
效率			≧85%
过载能力			100%-110% ,5min;110% -150%,1min;150%-200%,5S;200%-300%,2S;＞300%立即保护
保护功能			输出过流、输出过载、输出短路、关键器件过热等保护及报警显示
显示	输出电压		最小分辨率0.1V
	输出频率		最小分辨率0.1Hz
	输出电流		最小分辨率0.01A
	输出功率		最小分辨率0.01KW
功能	快捷设置		10组电压/频率快捷组并可自定义设置
	编程功能		可设置50组电压/频率，每组运行时间可设置99H：59M：59S，可循环1-60000次
	软启动功能		可设置初始电压、初始频率、终止电压、终止频率及升压时间，升压时间可设置1-99S
	通讯功能		标配RS232；可选配RS485、LAN
	线阻补偿		0.000-0.500欧
安全	绝缘阻抗		≥DC500V,10MΩ
	耐压绝缘		DC2100V,10mA，60S
环境	工作温度		0～40℃
	相对湿度		0～90%（非凝结状态）
	海拔高度		<1500m
外形尺寸（WHD）mm			60011351010		70013851240		75014451385
