概述： 该变频电源，以微处理器为核心，以SPWM方式制作,用主动元件IGBT模块设计，以隔离变压器输出来增加整机稳定性, 具有负载适应性强、输出波形品质好、 操作简便、体积小、重量轻、并机输出等特点，具有短路、过流、过载、过热，过欠压、输入缺相、输出缺相等保护功能，以保证电源可靠运行。 该变频电源还具有可靠性高、动态反应速度快、人机界面友好、测量精度高、带载能力强、稳定性好等优点。 产品广泛应用于家电、电机、电动工具、开关电源、变压器、电压/电流互感器、认证检测机构、高校科研院所实验室等行业。 特点： （1）大屏幕、高清晰触摸屏视窗（7寸真彩触摸屏），方便、友好的人机界面，可完整显示所有设定参数和测量值， 人性化的界面将变频电源引领入精密仪器领域； （2）过载能力可达3倍，大大降低电机类负载所需电源容量。 （3）可在触摸屏上使用虚拟数字键盘快速设定输出电压、频率等各项参数； （4）标配编程功能，可设置多达20组输出电压、频率、运行时间，并可设置多达9999次循环，真正实现程控变频电源功能； （5）标配软启动功能，专门针对电机负载，有效解决电机启动电流过大的带载问题，明显提高带载能力。 （6）标配RS232接口、可选RS485接口、以太网接口，与电脑连接构成智能化电源，可远程遥控、遥测、数据更换，实现对负载电气特性的实时监测记录； （7）可同时显示设定电压、设定频率，实测输出电压、输出电流、有功功率及各种保护指示； （8）具有故障自诊断功能，保护功能直接显示在触摸屏界面上，更方便、直观，提高可维修性；
（9）采用三级温控技术，在空载、轻载和重载时自动切换内部散热风机转速，即能保证空载和轻载时较低的噪音，又能保证重载时具有足够的散热能力。
特色功能：具有三相标准、并联单相（如三相20KVA机型可以实现单相20KVA输出效果）、美标两相、三相独立相不平衡等5种输出模式，可模拟不同的电网工况，实现一机多用的功能。
功能介绍：

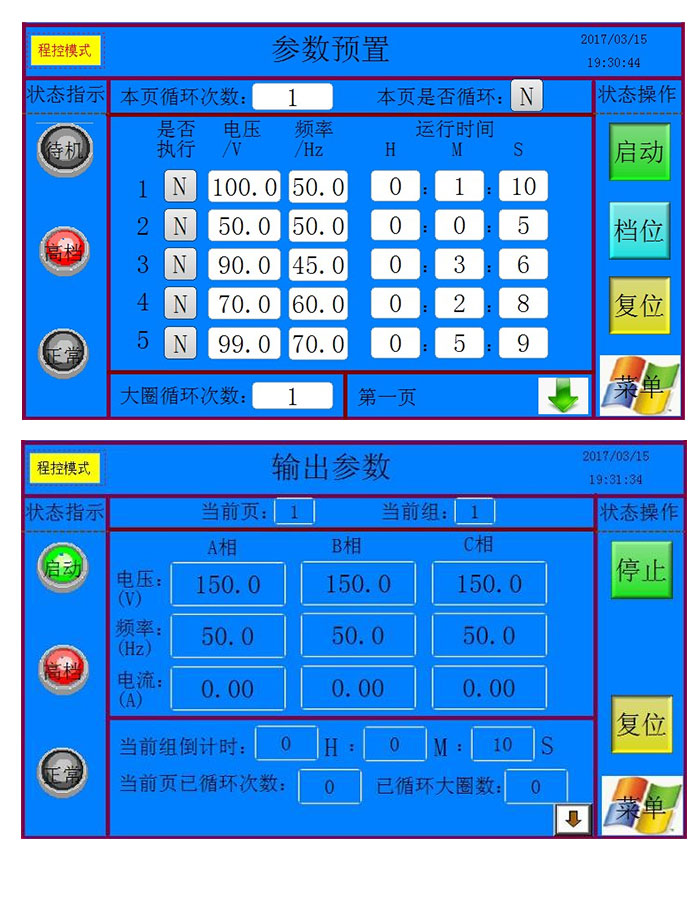

1，程控功能：
在程控模式参数参数设置界面可对界面内任何参数进行修改，按屏幕右下方翻页键可切换至1/2/3/4页；参数设置完毕后，可按下启动键，界面切换至程控模式输出参数界面。

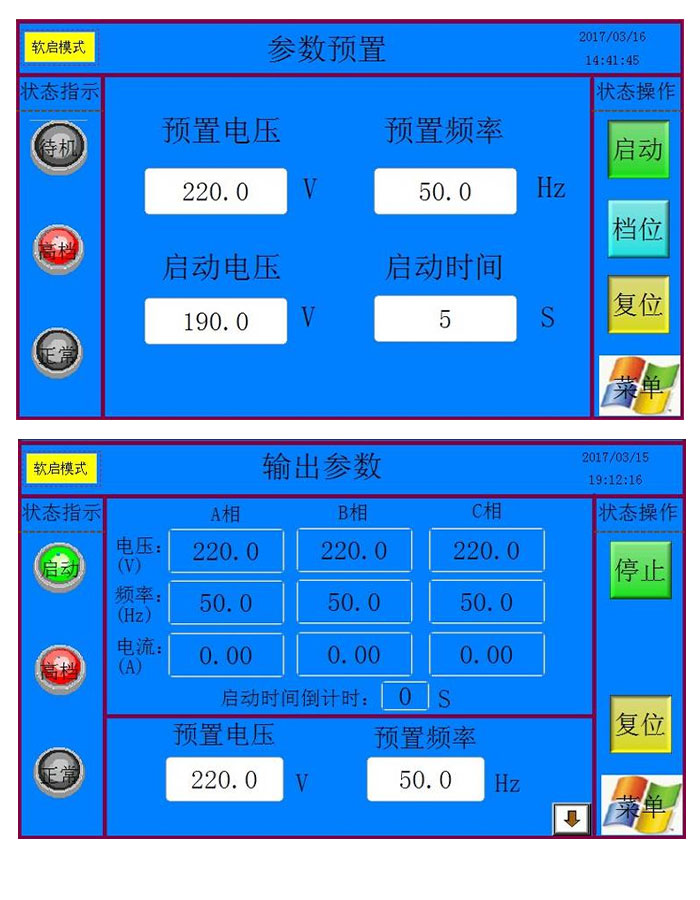

2,软启动功能：
设定好预置电压和启动电压（其中预置电压最小值不可低于启动电压，启动电压最大值不可大于预置电压），设置好预置频率和启动时间（1-99S），按下启动键，界面跳转至软启模式输出界面，输出电压则按照预先设置好的启动时间自启动电压缓慢升至预置电压。
3，通讯功能： 电源标配RS485通讯功能，可选配RS485、以太网通讯功能；能够与PC连接实现远程操作、无人值守以及嵌入测试系统；可通过通讯接口实现产品启动、停止、设置运行参数等操作，并可实时查询电源的运行状态、运行参数值、报警信息。
参数表格：
SS7-15
SS7-20
SS7-30
SS7-45
SS7-60
SS-100
容量
15KVA
20KVA
30KVA
45KVA
60KVA
100KVA
电路形式
（IGBT）SPWM脉波宽度调变方式
操作方式
触摸式快速调节输出电压、频率
输入
输入电压
三相三线380V±15%
输入频率
50HZ/60HZ±5%
相数
三相四线，相位差120°±2°
输出
输出电压
范围
低档：0-150V，高档：0-300V
误差
±（0.3%读数值 +0.3%满量程值）
输出电流
低档
46A
60A
90A
136A
182A
303A
高档
23A
30A
45A
68A
91A
151A
±（0.3%显示值 +0.3%满量程值）
输出频率
45-70HZ可调，100Hz、120Hz、200Hz、240Hz定点
±0.1%
频率稳定度
<±0.05%
瞬态恢复时间
≤20ms
源电压效应/负载效应
≤1%
波形失真度
<1%（高/低档电压为220V/110V±15%，阻性负载）
效率
≧85%
过载能力
100% -110% ，5min；110% -150% ，1min；150% -200% ， 5S；200% -300% ，2S；≥300% P额立即关断输出
保护功能
输入无熔丝开关、输出无熔丝开关、电子电路快速侦测过电压、过电流、过载、过高温﹠短路自动保护及报警显示
显示
显示方式
7寸触摸屏显示
分辨率0.1V；显示精度：±（0.3%读数值 +0.3%满量程值）
分辨率0.1Hz；显示精度：0.1%
分辨率0.1A；显示精度：±（0.3%读数值 +0.3%满量程值）
输出功率
分辨率0.1KW；显示精度：±（0.45%读数值 +0.45%满量程值）
功能
快捷设置
6组电压/频率快捷组并可自定义设置
编程功能
可设置20组电压/频率，每组运行时间可设置99H：99M：99S，可循环9999次
软启动功能
可设置初始电压、运行电压及升压时间，升压时间可设置1-99S
通讯功能
标配RS232；可选配RS485、网口通讯
电阻补偿
0.000-0.500欧
安全
绝缘阻抗
≥DC500V,10MΩ
耐压绝缘
DC2100V,10mA，60S
冷却方式
强制风扇冷却
环境
工作温度
0～40℃
相对湿度
0～90%（非凝结状态）
海拔高度
<1500m
外形尺寸（mm）（ W*H*D）
600*1100*1100
700*1330*1210
750*1440*1360
