DD7单相变频电源

更新：2025/5/14 17:50:26 点击：

品牌：
型号：

产品介绍

概述：

DD7系列单相变频电源，以微处理器为核心，以SPWM方式制作,用主动元件IGBT模块设计，以隔离变压器输出来增加整机稳定性, 具有负载适应性强、输出波形品质好、

操作简便、体积小、重量轻、并机输出等特点，具有短路、过流、过载、过热，过欠压、输入缺相、输出缺相等保护功能，以保证电源可靠运行。

该变频电源还具有可靠性高、动态反应速度快、人机界面友好、测量精度高、带载能力强、稳定性好等优点。

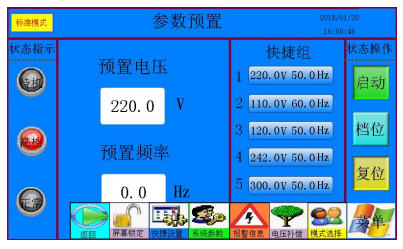

7寸真彩触摸屏，方便、友好的人机界面，可完整显示所有设定参数和测量值。

产品广泛应用于家电、电机、电动工具、开关电源、变压器、电压/电流互感器、认证检测机构、高校科研院所实验室等行业。

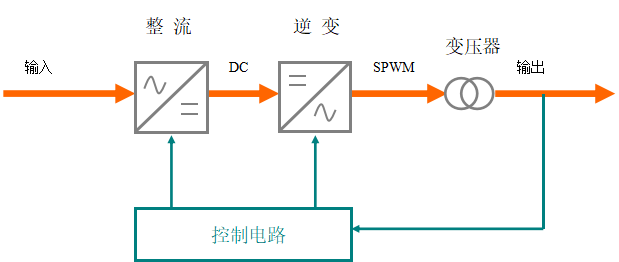

主电路原理示意图

主要技术指标为：

过载能力、输出电压失真度、20组编程功能。

（1）过载能力：100% -110% ，5min；110% -150% ，1min；150% -200% ， 5S；200% -300% P额，2S；≥300% P额立即关断输出。
（2）输出电压失真度：<1%（高/低档电压为220V/110V±15%，阻性负载）
（3）真正实现程控变频电源功能：可设置20组电压/频率，每组运行时间可设置99H：99M：99S，可循环9999次.

参数表格：

型号				SD7-10KVA		SD7-15KVA	SD7-20KVA		SD7-30KVA	SD7-35KVA	SD7-60KVA
容量				10KVA		15KVA	20KVA		30KVA	45KVA	60KVA
电路形式				（IGBT）SPWM脉波宽度调变方式
输入	输入电压			三相四线380V±15%
	输入频率			50HZ/60HZ±5%
	相数			三相四线，相位差120°±2°
输出	输出电压		范围	低档：0-150V，高档：0-300V
			误差	±（0.3%读数值 +0.3%满量程值）
	输出电流		低档	90A	136A		182A		276A	408A	544A
			高档	45A	68A		91A		138A	204A	272A
			误差	±（0.3%读数值 +0.3%满量程值）
	输出频率			45-70HZ可调，100Hz、120Hz、200Hz、240Hz定点
频率稳定度				<±0.1%
瞬态恢复时间				≤20ms
源电压/负载效应				≤1%
波形失真度				<1%（高/低档电压为220V/110V±15%，阻性负载）
效率				≧85%
过载能力				100% -110% ，5min；110% -150% ，1min；150% -200%，5S；200% -300%，2S；≥300% 立即关断输
保护功能				输入无熔丝开关、输出无熔丝开关、电子电路快速侦测过电压、过电流、过载、过高温﹠短路自动保护及报警显示
显示		显示方式		7寸触摸屏显示
		输出电压		4位数字显示，单位V，最小分辨率0.1V
		输出电流		4位数字显示，单位A，最小分辨率1mA
		输出频率		3位数字显示，单位Hz，最小分辨率0.1Hz
		输出功率		4位数字显示，单位kW，最小分辨率1W
		无功功率		4位数字显示，单位kW，最小分辨率1W
功能		快捷设置		6组电压/频率快捷组并可自定义设置
		编程功能		可设置20组电压/频率，每组运行时间可设置99H：99M：99S，可循环9999次
		软启动功能		可设置初始电压、运行电压及升压时间，升压时间可设置1-99S
		通讯功能		标配RS232；可选配RS485、网口通讯
		电阻补偿		0.000-0.500欧
安全		绝缘阻抗		≥DC500V,10MΩ
		耐压绝缘		DC2100V,10mA，60S
冷却方式				三级温控自动调整风扇转速
环境		工作温度		0～40℃
		相对湿度		0～90%（非凝结状态）
		海拔高度		<1500m
外形尺寸（mm） WHD				430900720				5301140820		70013301210
