产品介绍

概述：

由于各国电网指标不统一,生产出口电器产品或使用进口仪器都需要电源模拟不同国家的电网状况,并保证稳定性。

过去采用发电机进行二次频率转换,噪声大、稳定性差、效率低、体积大，逐渐被变频电源所代替。

该电源输入交流电网电压和频率,内部经过交流对直流，直流对交流的逆变转换后,隔离变压器完全隔离市电，自行产生-非常稳定纯净的正弦波.

该变频电源是专为进出口电器产品变压、变频测试及供电而设计制造的，采用了西门子原装高功率IGBT模块组设计,降低电路复杂度,

提高产品稳定性,减少电力损耗,并且使单机容量不断上升。能提供世界各国标准电网电压及频率，

输出电压(0-300V)、频率(45-70Hz)无级数字可调，波形稳定纯净，消除电网干扰。

此外，电源带有高精度电压、电流、功率、频率表，源表一体化，性能价格比高。

该三相变频电源适用于出口电器产品变压、变频测试,实验室、计量室等作各种精密测试，

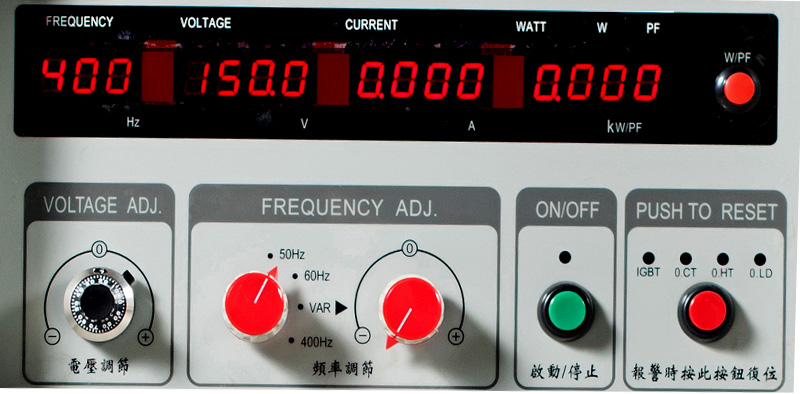

面板示意图

选型表格：

型号					SSA-20	SSA-30	SSA-45	SSA-60
容量					20KVA	30KVA	45KVA	60KVA
输入	输入电压				三相三线380V±10%
	输入频率				50Hz/60Hz±5%
输出	输出电压				低档：0-150V可调；高档： 0-300V可调
	输出电流			低档	168A	250A	378A	500A
				高档	84A	125A	189A	250A
	输出频率				50Hz，60Hz，45-70 Hz可调,400Hz
电路形式					（IGBT）SPWM脉波宽度调变方式
负载稳压率					≦±0.5%±0.2V
频率稳定度					< ±0.1%（定点50Hz、60Hz、400Hz）
波形失真度					<2%（高/低档电压为220V/110V±15%，阻性负载）
效率					≧85%
显示分辨率			显示方式		LED显示
			输出电压		4位数字显示，单位V，最小分辨率0.1V
			输出电流		4位数字显示，单位A，最小分辨率1mA
			输出频率		4位数字显示，单位Hz，最小分辨率0.1Hz
			输出功率		4位数字显示，单位KW，最小分辨率1W
			功率因数		4位数RMS数字显示，分辨率0.001
保护功能					输入无熔丝开关、输出无熔丝开关、电子电路快速侦测过电压、过电流、过载、过高温﹠短路自动保护及报警显示
冷却方式					强制风扇冷却
环境		工作温度			0～40℃
		相对湿度			0～90%（非凝结状态）
		海拔高度			<1500m
外形尺寸（mm） WHD					5801020820		6501200950
