DDA单相变频电源

更新：2014/4/8 16:33:56 点击：

品牌：山杰电气
型号：

产品介绍

概述：

变频电源是将市电中的交流电经过AC→DC→AC变换, 输出为纯净的正弦波，输出频率和电压在一定范围内可调。它有别于用于电机调速用的变频调速控制器，

也有别于普通交流稳压电源。变频电源的主要功能是将现有交流电网电源变换成所需频率的稳定的纯净的正弦波电源。

理想的交流电源的特点是频率稳定、电压稳定、内阻等于零、电压波形为纯正弦波（无失真）。变频电源十分接近于理想交流电源，

因此，先进发达国家越来越多地将变频电源用作标准供电电源，以便为用电器提供最优良的供电环境，便于客观考核用电器的技术性能。

变频电源，以SPWM方式制作,用主动元件IGBT模块设计，采用了数字分频、D/A转换、瞬时值反馈、正弦脉宽调制等技术, 使单机容量可达1200KVA,

以隔离变压器输出来增加整机稳定性, 具有负载适应性强、输出波形品质好、操作简便、体积小、重量轻等特点，

具有短路、过流、过载、过热、过/欠压、输入缺相、输出缺相等保护功能，以保证电源可靠运行。

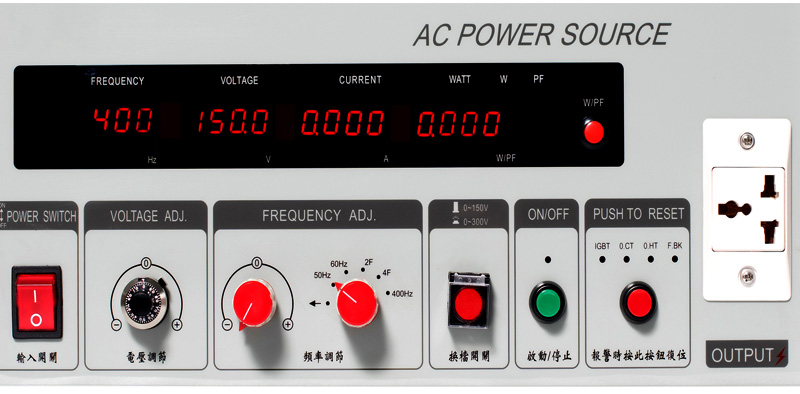

面板示意图

面板简介：

1. 频率显示窗口：四位LED显示，显示实际输出电压的频率值。单位:Hz
2. 电压显示窗口：四位LED显示，运行时显示实际输出电压值。单位:V
3. 电流显示窗口：四位LED显示，运行时显示实际输出电流值。单位:A
4．功率及功率因数显示窗口：四位LED显示，运行时显示实际输出功率。单位：KW（9905～9002机型显示单位为W）
5．输出功率指示灯：功率/功率因数显示窗口显示功率时，此指示灯亮。
6．功率因数指示灯：功率/功率因数显示窗口显示功率因数时，此指示灯亮。
7．功率/功率因数切换按钮：按此按钮可进行相电压和线电压之间切换，显示功率和功率因数之间切换。
8．电压调节旋钮：旋转此旋钮可以调整变频电源的输出电压。
9. 输出频率切换旋钮：旋转此旋钮可以切换电源的输出频率；固定频率 50Hz，60Hz，可调频率（VAR），400Hz四档位选择切换。
进行400Hz频率切换时，需在空载状态下进行。否则可能会出现报警情况。
10. 输出频率微调旋钮：在可调频率档旋转此旋钮，可以对电源输出频率进行微调，可调频率档调整范围为45Hz～70Hz。
11. 启动/停止按钮：启动时，输出指示灯（12）亮，变频电源有电压输出。停止时，输出指示灯（12）灭，变频电源无电压输出。
12．输出指示灯：变频电源有电压输出时，此灯亮。
13．复位按钮：因故障造成变频电源跳脱，蜂鸣器报警，四个保护指示灯有一个亮时，可按此按钮重新启动。
14．IGBT―功率模块IGBT保护指示灯。
15．O.CT―(OVER CURRENT)过流保护指示灯。
16．O.HT―(OVER HEAT)过热保护指示灯。
17．O.LD―(OVER LOAD)过载保护指示灯。
18．高标准值电压微调旋钮：可以设定高于标准电压10%~25%作微调控制。
19．低标准值电压微调旋钮：可以设定低于标准电压10%~30%作微调控制。
20．三档式电压选择开关上置：高标准值电压位置。
中置：标准值电压位置。
下置：低标准值电压位置。
21.输入开关：卧式机型的电源输入开关。
22.换挡开关：卧式机型进行高低档位切换。
23.输出插座：卧式机型输出三脚插座。

选型表格：

型号					DDA-500	DDA-1K	DDA-2K
容量					500W	1KVA	2KVA
输入	输入电压				单相220V±10%
	输入频率				50Hz/60Hz±5%
输出	输出电压				低档：0-150V可调；高档：0-300V可调
	输出电流			低档	5.0A	9.0A	18A
				高档	2.5A	4.5A	9.0A
	输出频率				50Hz，60Hz，45-70 Hz可调,400Hz
电路形式					（IGBT）SPWM脉波宽度调变方式
负载稳压率					≦±0.5%±0.2V
频率稳定度					< ±0.1%（定点50Hz、60Hz、400Hz）
波形失真度					<2%（高/低档电压为220V/110V±15%，阻性负载）
效率					≧85%
显示分辨率			显示方式		LED显示
			输出电压		4位数字显示，单位V，最小分辨率0.1V
			输出电流		4位数字显示，单位A，最小分辨率1mA
			输出频率		4位数字显示，单位Hz，最小分辨率0.1Hz
			输出功率		4位数字显示，单位KW，最小分辨率1W
			功率因数		4位数RMS数字显示，分辨率0.001
保护功能					电子电路快速侦测过电压、过电流、过载、过高温﹠短路自动保护及报警显示
冷却方式					强制风扇冷却
环境		工作温度			0～40℃
		相对湿度			0～90%（非凝结状态）
		海拔高度			<1500m
外形尺寸（mm） WHD					433193440		433193440

接下表：

型号					DDA-3K	DDA-5K	DDA-6K	DDA-10K	DDA-15K
容量					3KVA	5KVA	6KVA	10KVA	15KVA
输入	输入电压				单相220V±10%			单相220V±10%或三相三线380V±10%
	输入频率				50Hz/60Hz±5%
输出	输出电压				低档：0-150V可调；高档：0-300V可调
	输出电流			低档	25A	42A	50A	84A	126A
				高档	12.5A	21A	25A	42A	63A
	输出频率				50Hz，60Hz，45-70 Hz可调,400Hz
电路形式					（IGBT）SPWM脉波宽度调变方式
负载稳压率					≦±0.5%±0.2V
频率稳定度					< ±0.1%（定点50Hz、60Hz、400Hz）
波形失真度					<2%（高/低档电压为220V/110V±15%，阻性负载）
效率					≧85%
显示分辨率			显示方式		LED显示
			输出电压		4位数字显示，单位V，最小分辨率0.1V
			输出电流		4位数字显示，单位A，最小分辨率1mA
			输出频率		4位数字显示，单位Hz，最小分辨率0.1Hz
			输出功率		4位数字显示，单位KW，最小分辨率1W
			功率因数		4位数RMS数字显示，分辨率0.001
保护功能					输入无熔丝开关、输出无熔丝开关、电子电路快速侦测过电压、过电流、过载、过高温﹠短路自动保护及报警显示
冷却方式					强制风扇冷却
环境		工作温度			0～40℃
		相对湿度			0～90%（非凝结状态）
		海拔高度			<1500m
外形尺寸（mm） WHD					350560530			550740650
